elektrikerne

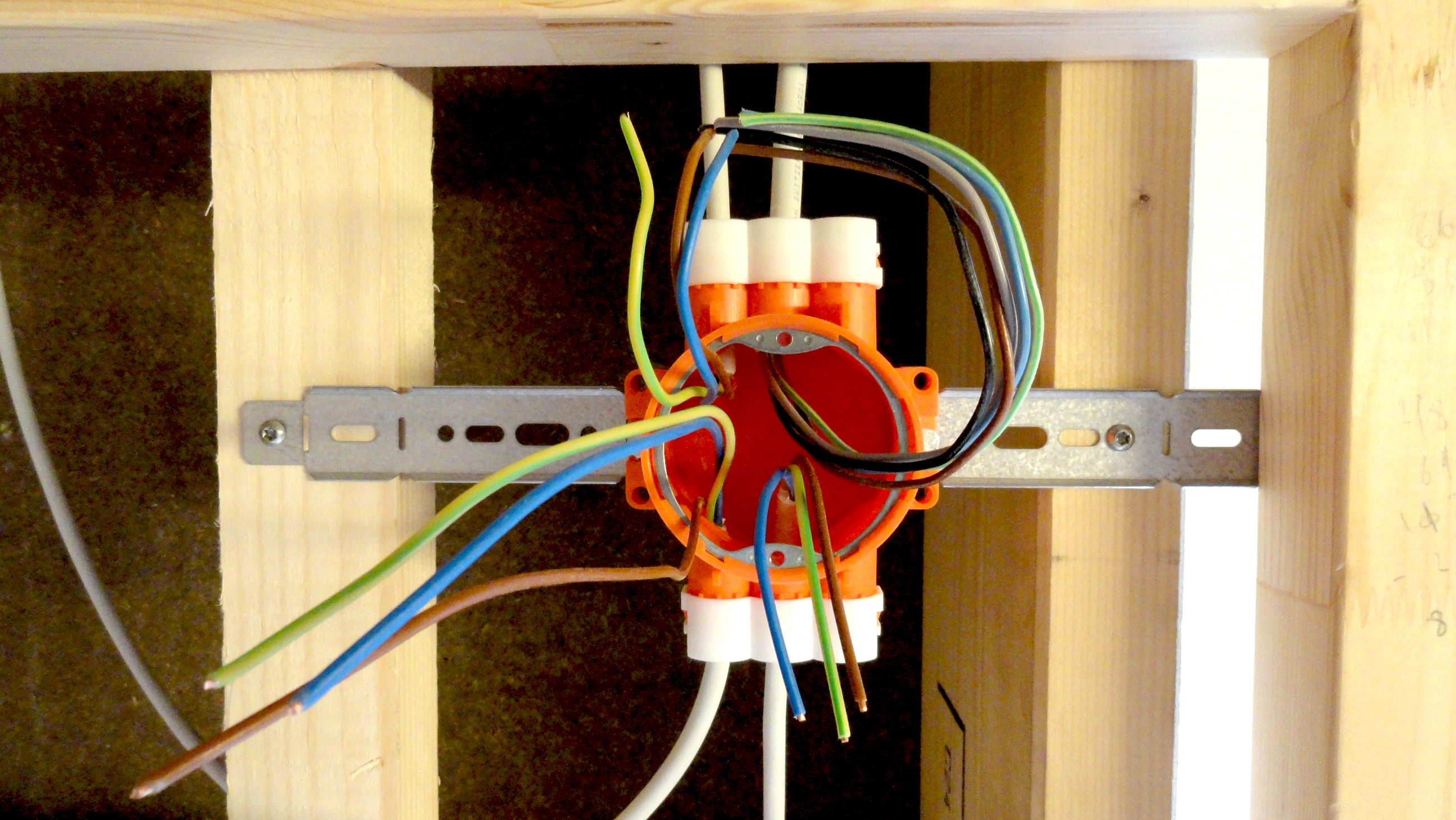

2015-05-30 10.45.49Så blev mine elektrikere færdige med elinstallationerne. Reglerne på elområdet er meget restriktive, og jeg må som privatperson ikke lave noget ny el overhovedet, jeg må ikke engang trække kablerne, det skal udføres af en person ansat i el-installatørens firma. Det er jo svært at acceptere, når man er selvbygger og gerne vil have en finger med i alt. Meget af elarbejdet, især alt tavle og korrerspondance går ud for min tekniske formåen, og jeg betaler gerne en elektriker for det arbejde. Men nu har jeg fulgt med på sidelinjen, og der er også meget arbejde, der med rimelighed kan gøres af en ufaglært, fx bygherren selv. Det kræver ikke meget at trække , montering af dåser, det gør i hvert fald ond i mit købmandshjerte at skulle betale 500 kr i  timen pr elektriker for det simple arbejde med at rulle kabler ud og trække rundt gennem huset. Der er heller ikke mange ben i at montere en standard afbryder eller stikkontakt. Men alt det må man jo ikke, og hvis jeg havde lavet en aftale med et firma om at lave noget selv, kunne jeg heller ikke skrive om det her. Så istedet skriver jeg IKKE en fortælling om, hvordan arbejdet gik for sig (så havde det jo været ulovligt), men skal vi kalde det… en fortælling om, hvordan det kunne have gået for sig…

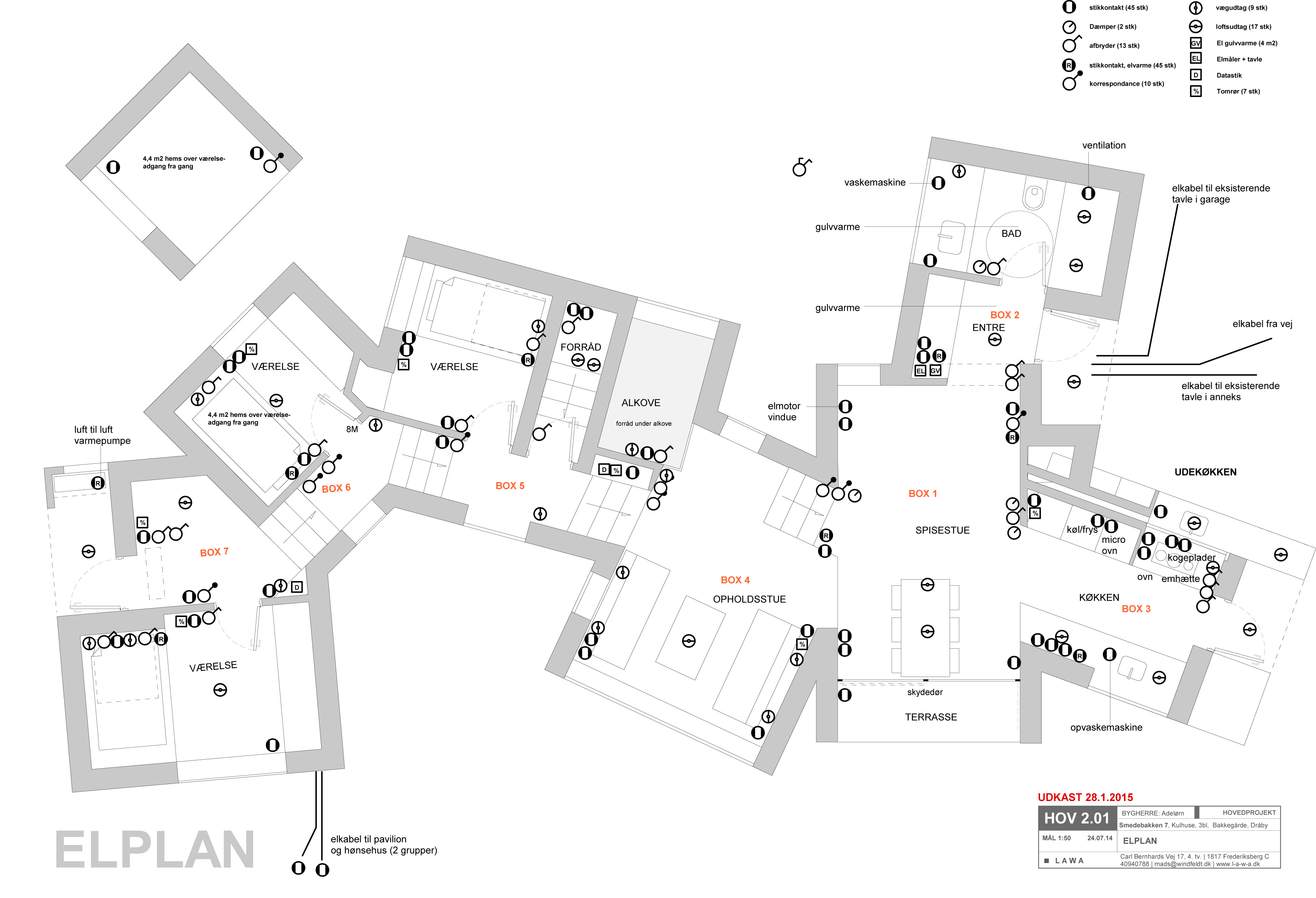

hovedprojekt008.mcd

elplan smedebakken 28.01.2015

Jeg startede med at lave elplanen. Den havde jeg ikke tegnestueerfaring med, men et par google billede og pdf søgninger gav mig nogle eksempler, som jeg skelede til. Elplanen er en plantegning over bygningen, hvor placering af installationerne er angivet. De eksempler affødte nogle spørgsmål, jeg vidste for eksempel ikke hvad en kroneafbryder er, men det er afbryderen med 2 knapper frem for en. For at træffe kvalificerede valg af placeringer, antal, brugte jeg også en del tid på at forestille mig indretningen og brugen af hvert enkelt rum. for eksempel besluttede vi at få korrespondance afbrydere til lyset på hemsen, sådan at det også kan slukkes fra gangen, og at man ikke skal kravle derop for at slukke lyset, hvis (når) børnene har efterladt det tændt. Men også for at sikre, at stik og dataudtag sidder der, hvor vi har brug for det, både nu og i fremtiden og ikke blokeres af senge, skabe eller lignende.

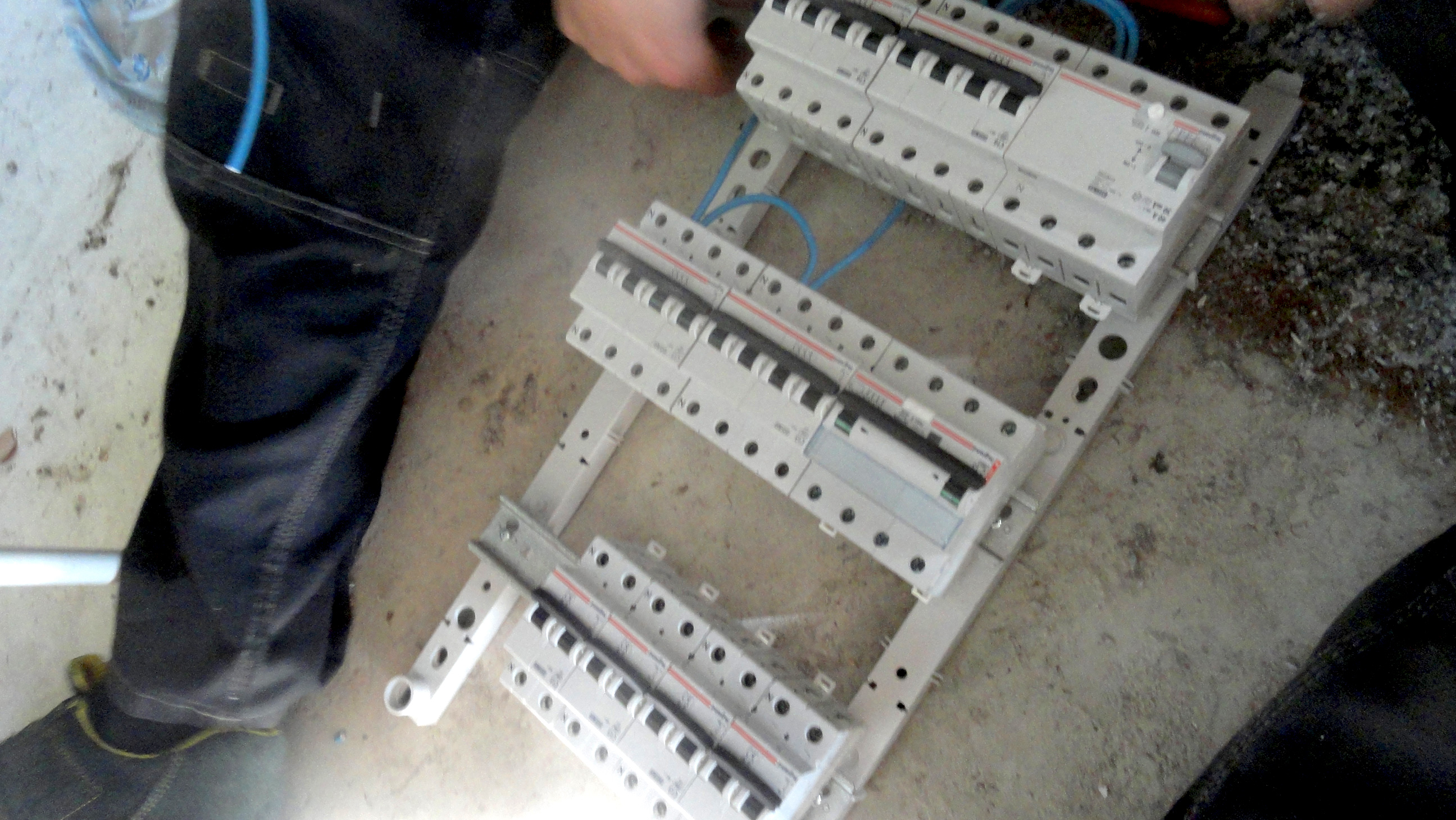

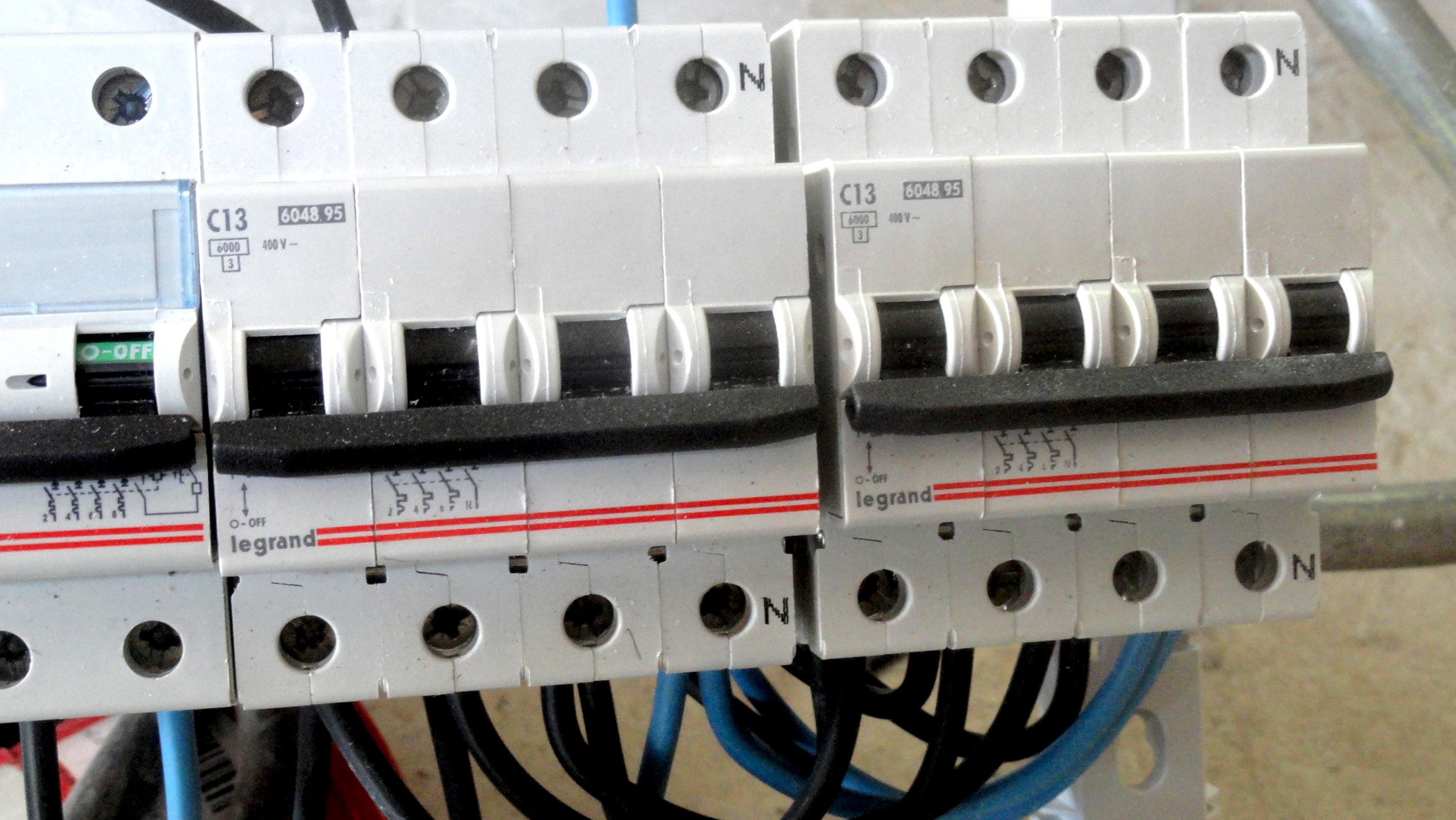

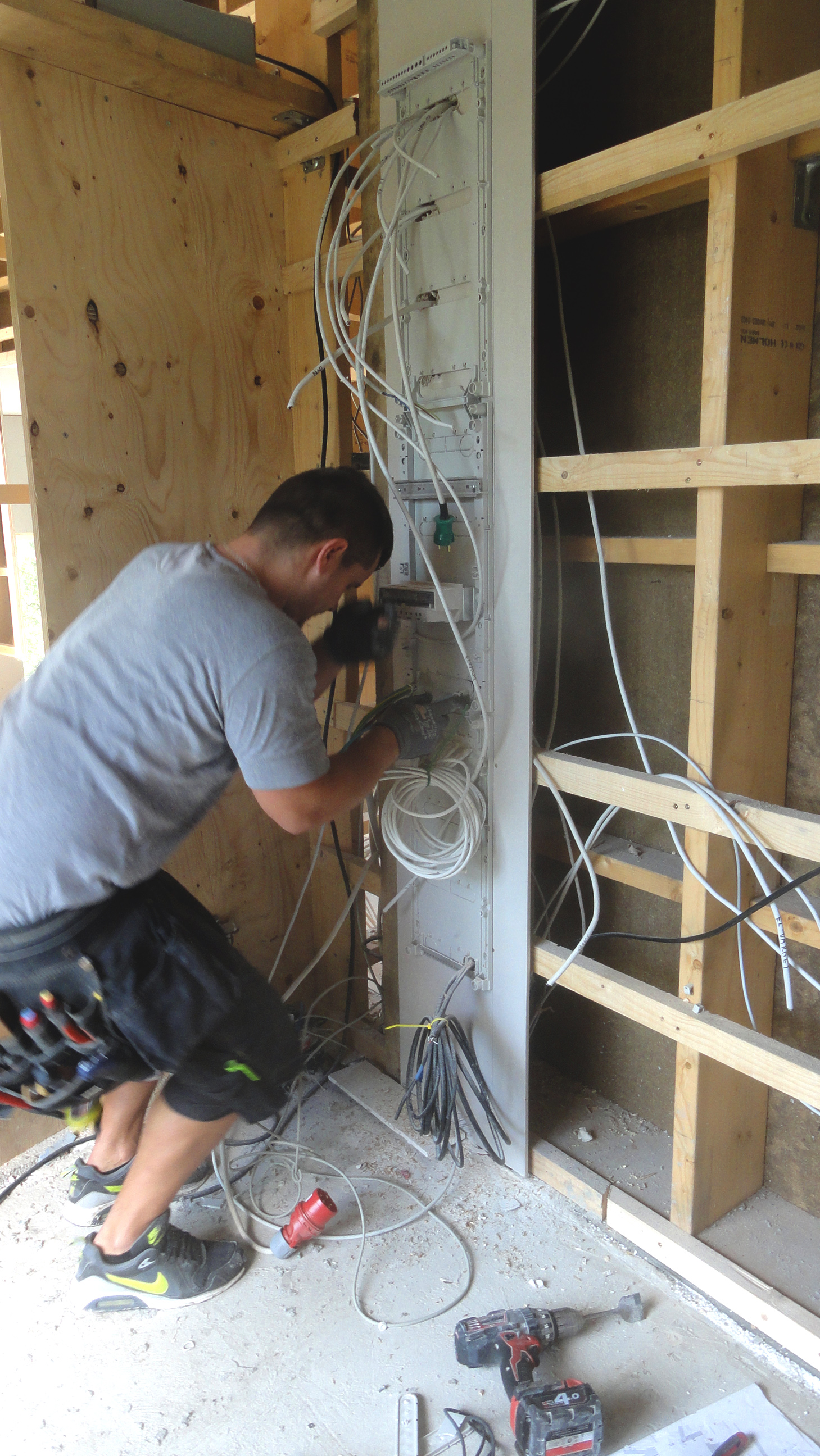

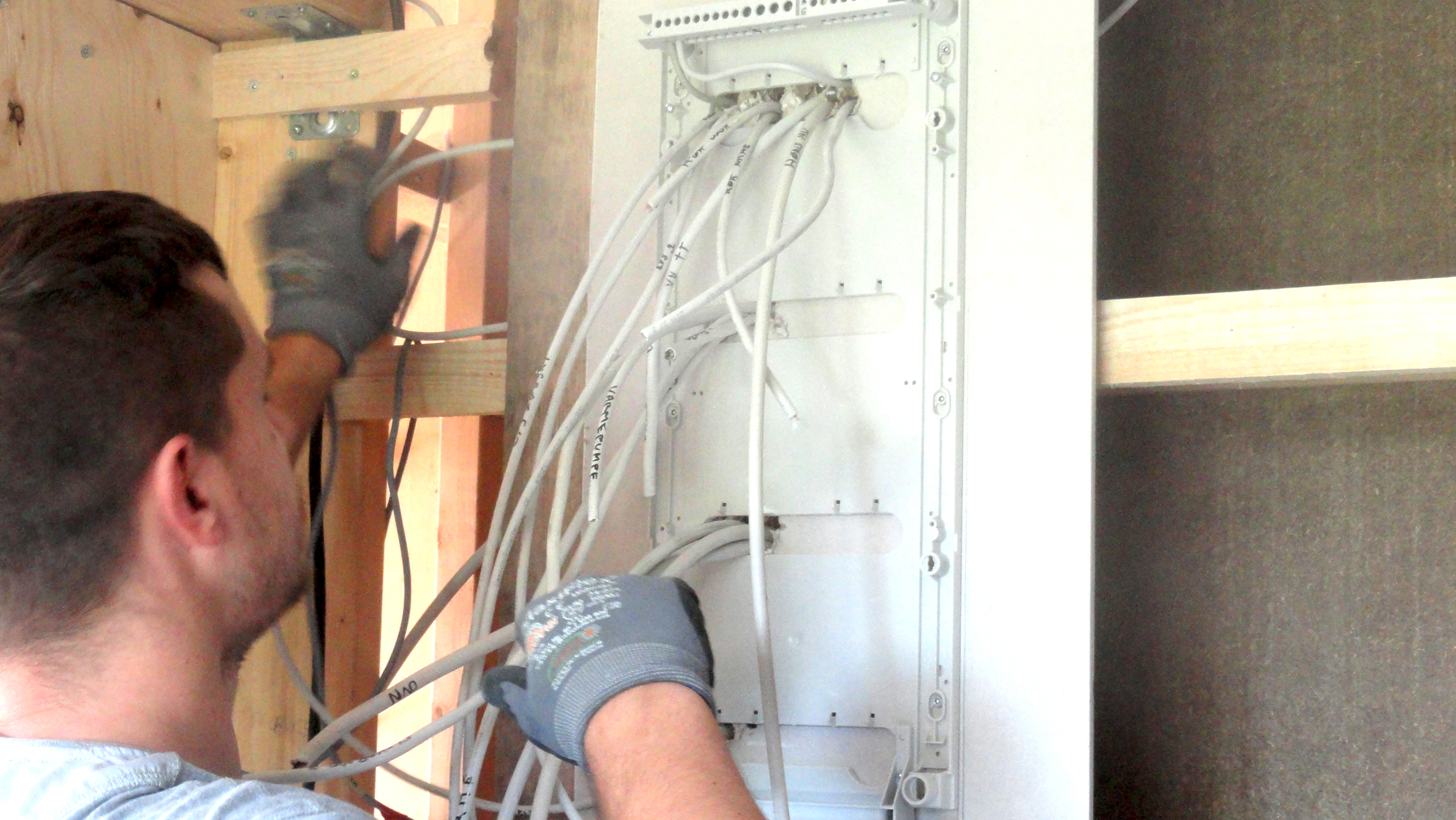

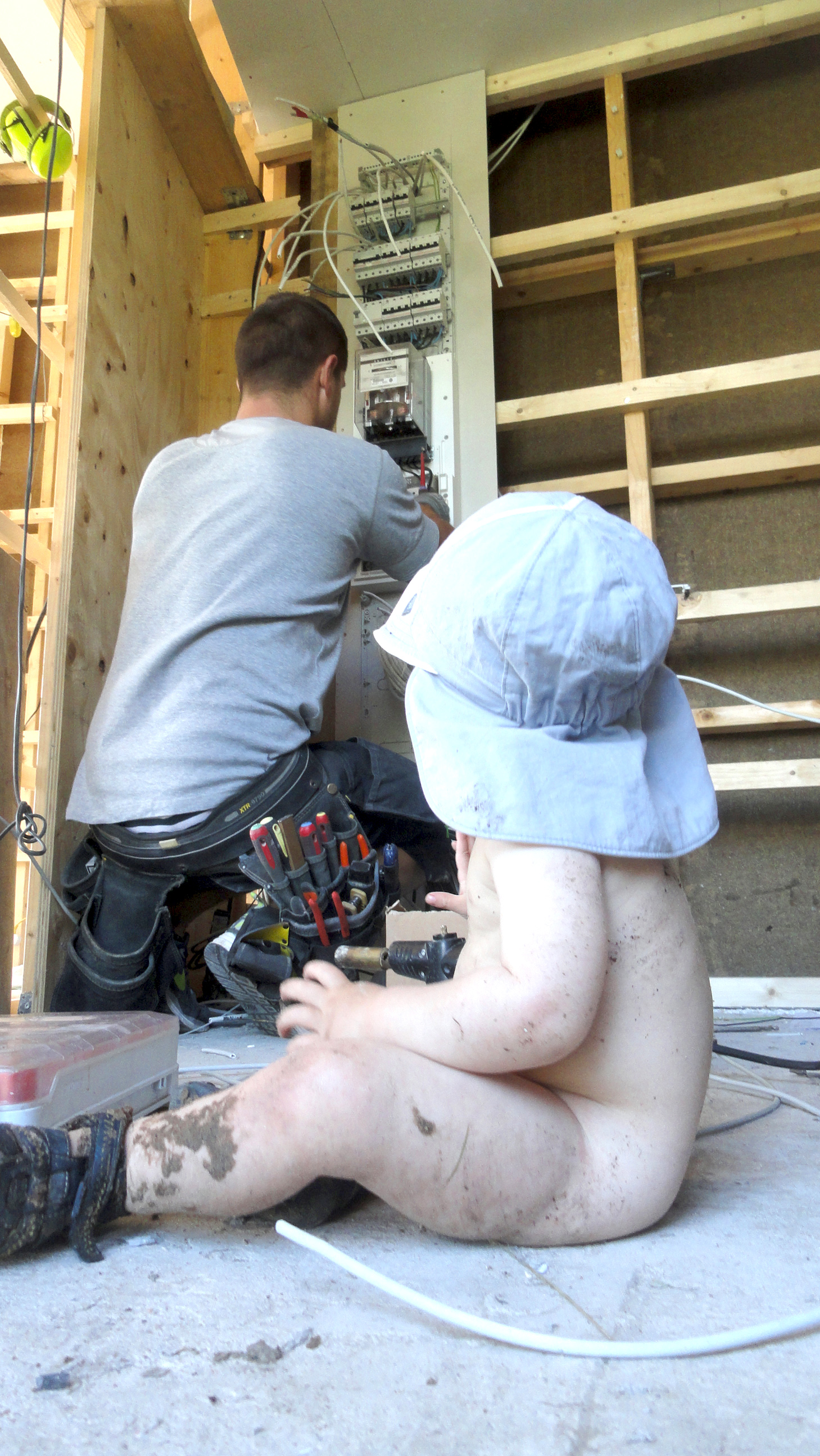

elektrikeren arbejder på eltavlen

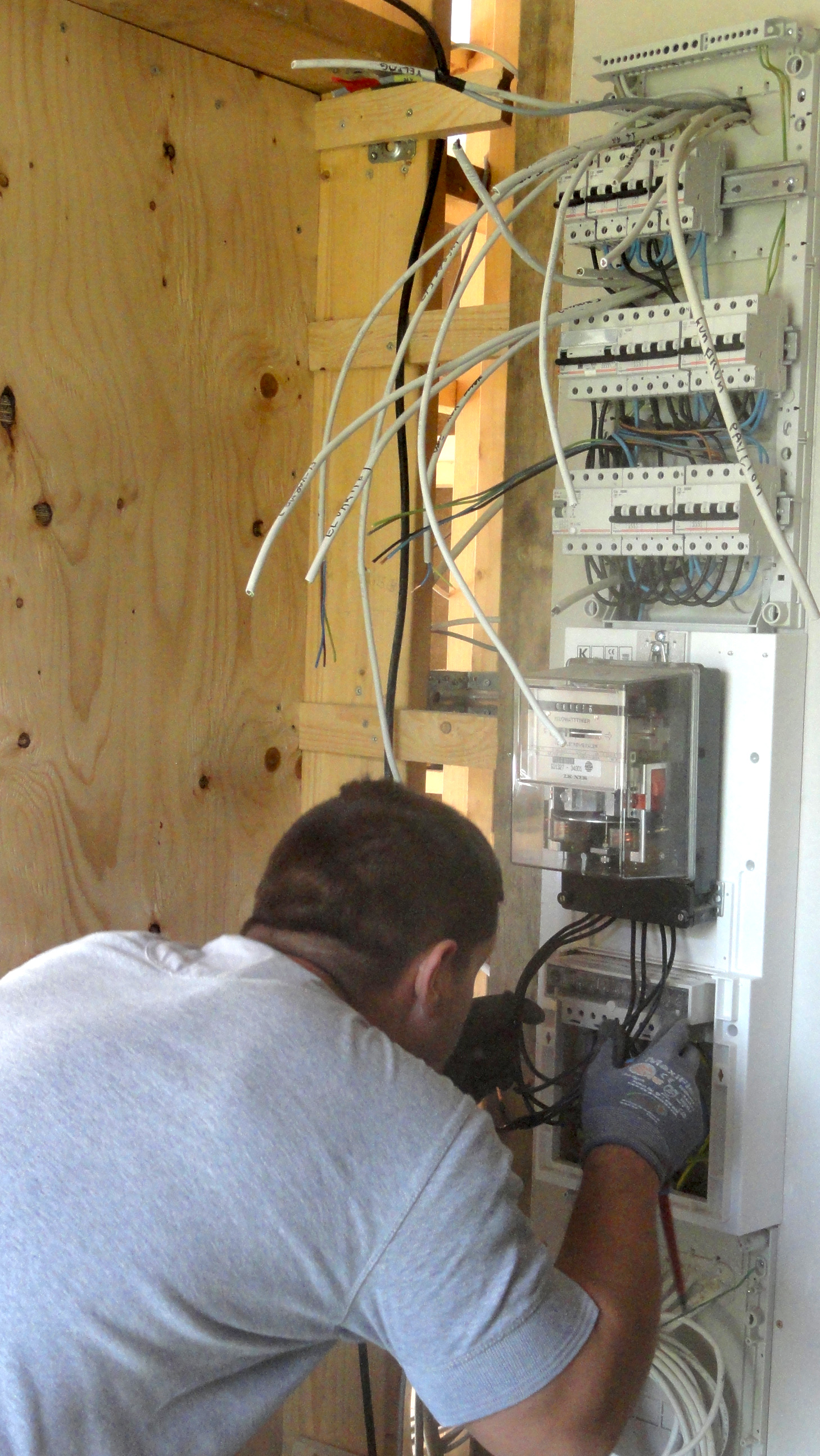

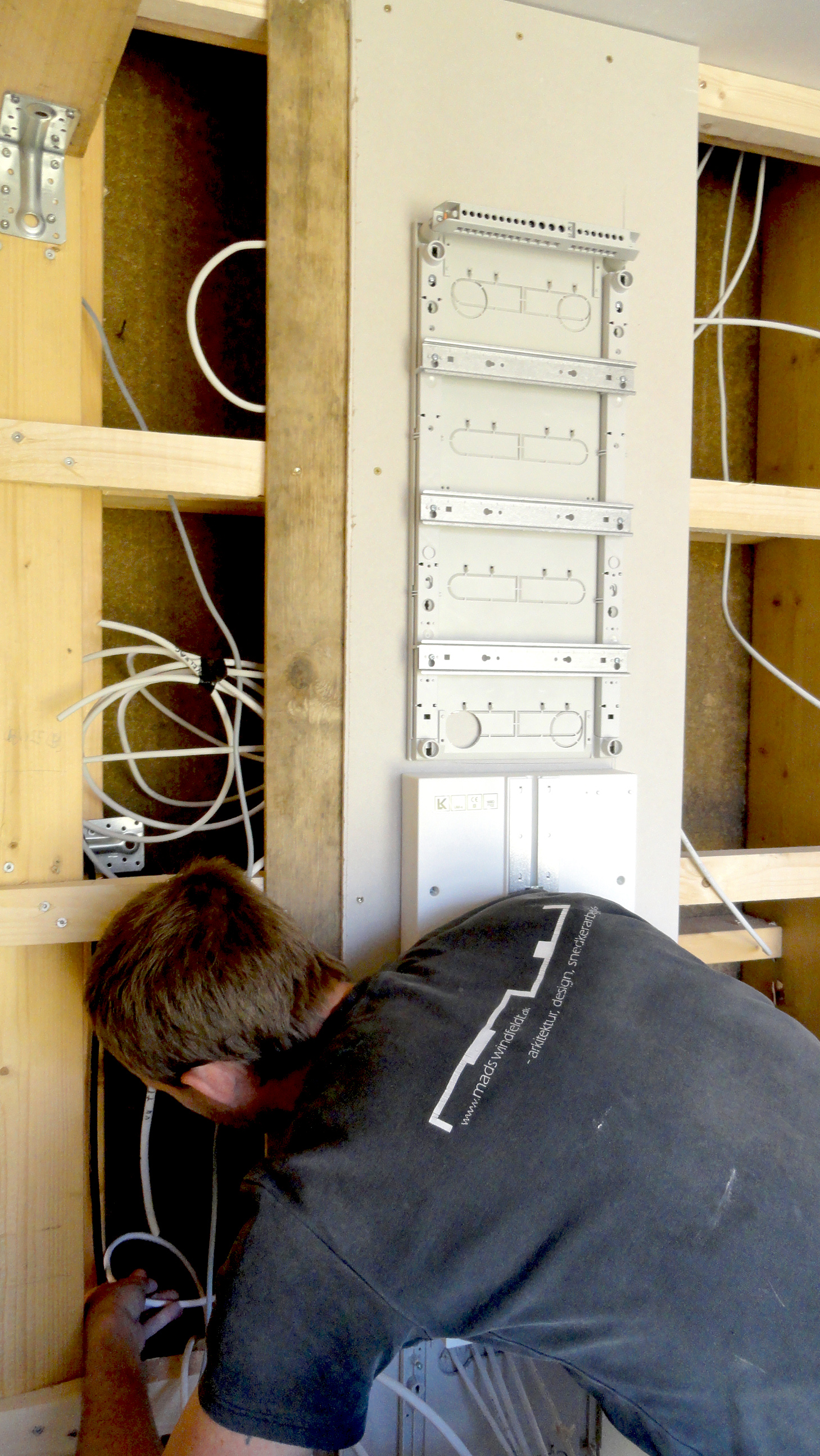

elektrikeren arbejder på eltavlen

Jeg søgte også på lovgivningen inden for elinstallationer og fik også god sparring med min elektriker. Det offentlige er i øvrigt ikke dygtige til at formidle elregler. Jeg har forsøgt hos både sikkerhedstyrelsen, elsikkerhedsregler.dk og dansk Standard, men der er tydeligvis ikke et fokus på at formidle i et forståeligt sprog, det er skrevet i et jurasprog, hvor man mister lysten til at læse. Heldigvis er bolius og enkelte private sites som elviden.dk små guldklumper for en selvbygger. Her er nogle enktelte vigtige punkter inden for lovgivningen, som jeg ikke kendte til i forvejen

  • Hver etage skal have en røgalarm, der er tilsluttet 230 V, den skal placeres  i loftet min 60 cm fra væggen.
  • Hvert rum skal have en stikkontakt pr påbegyndt 4 m2 areal.
  • Køkkenet skal være fordelt over 2 grupper.
  • Armeringsnettet i terrændækket skal jordes.

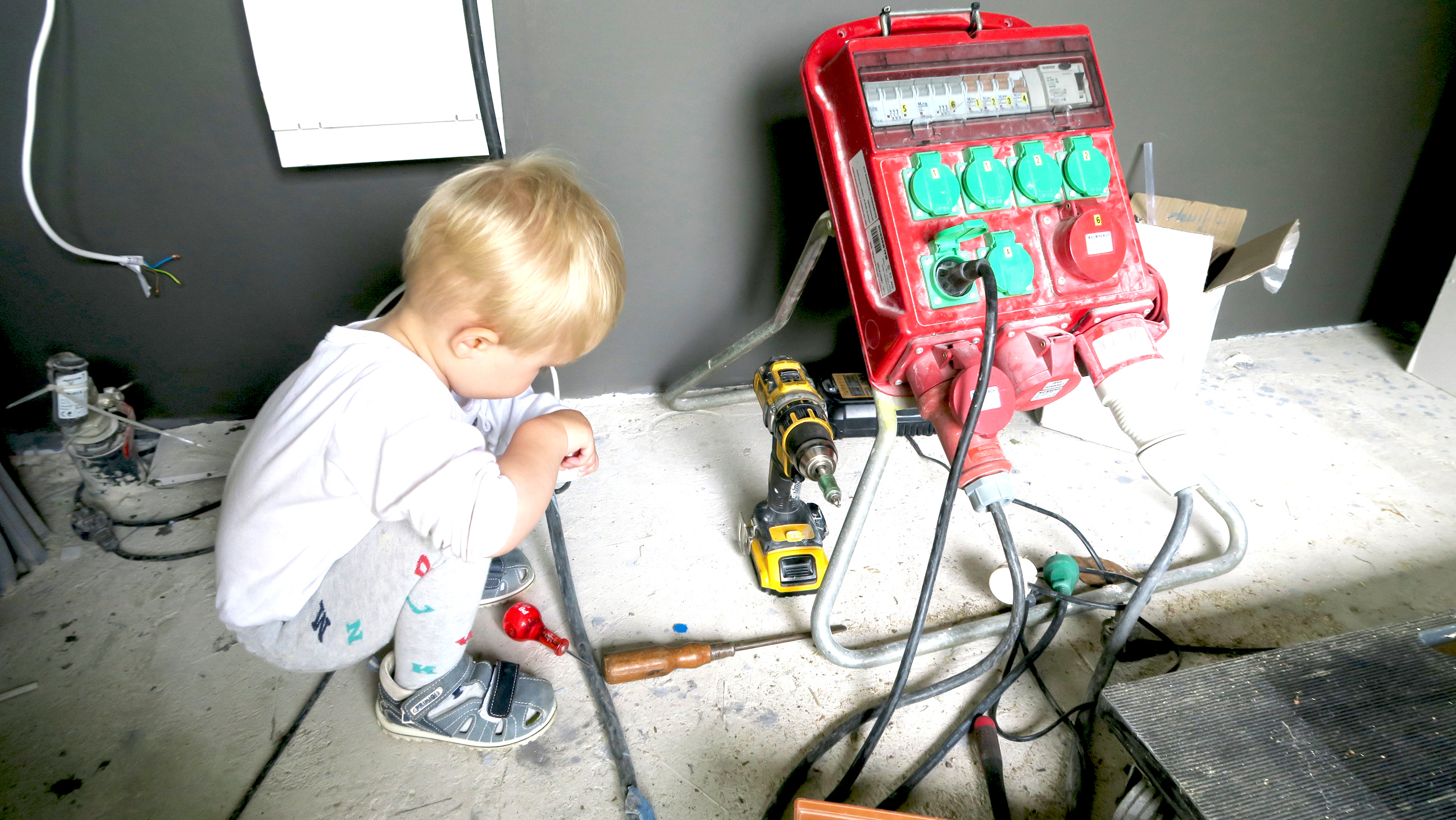

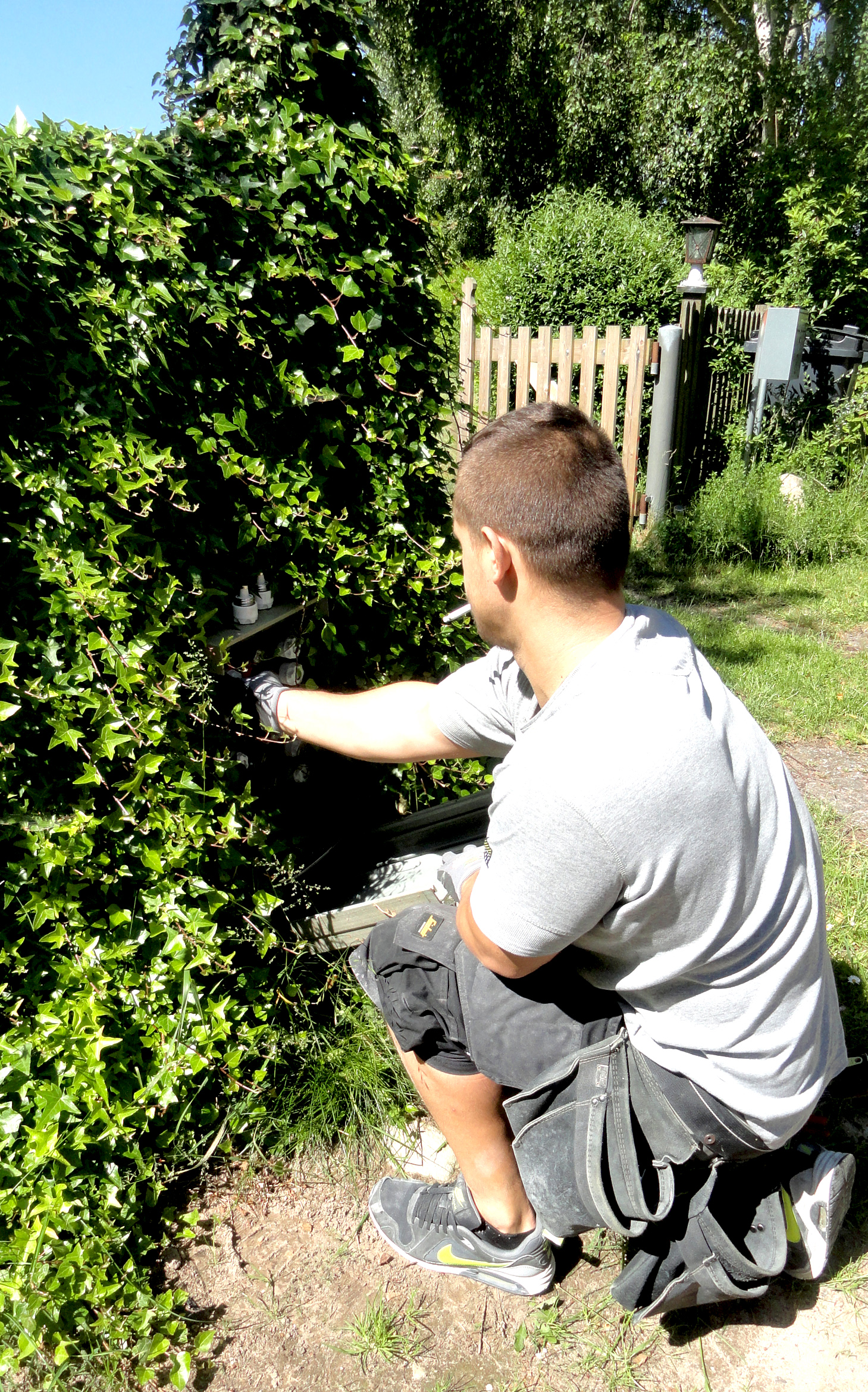

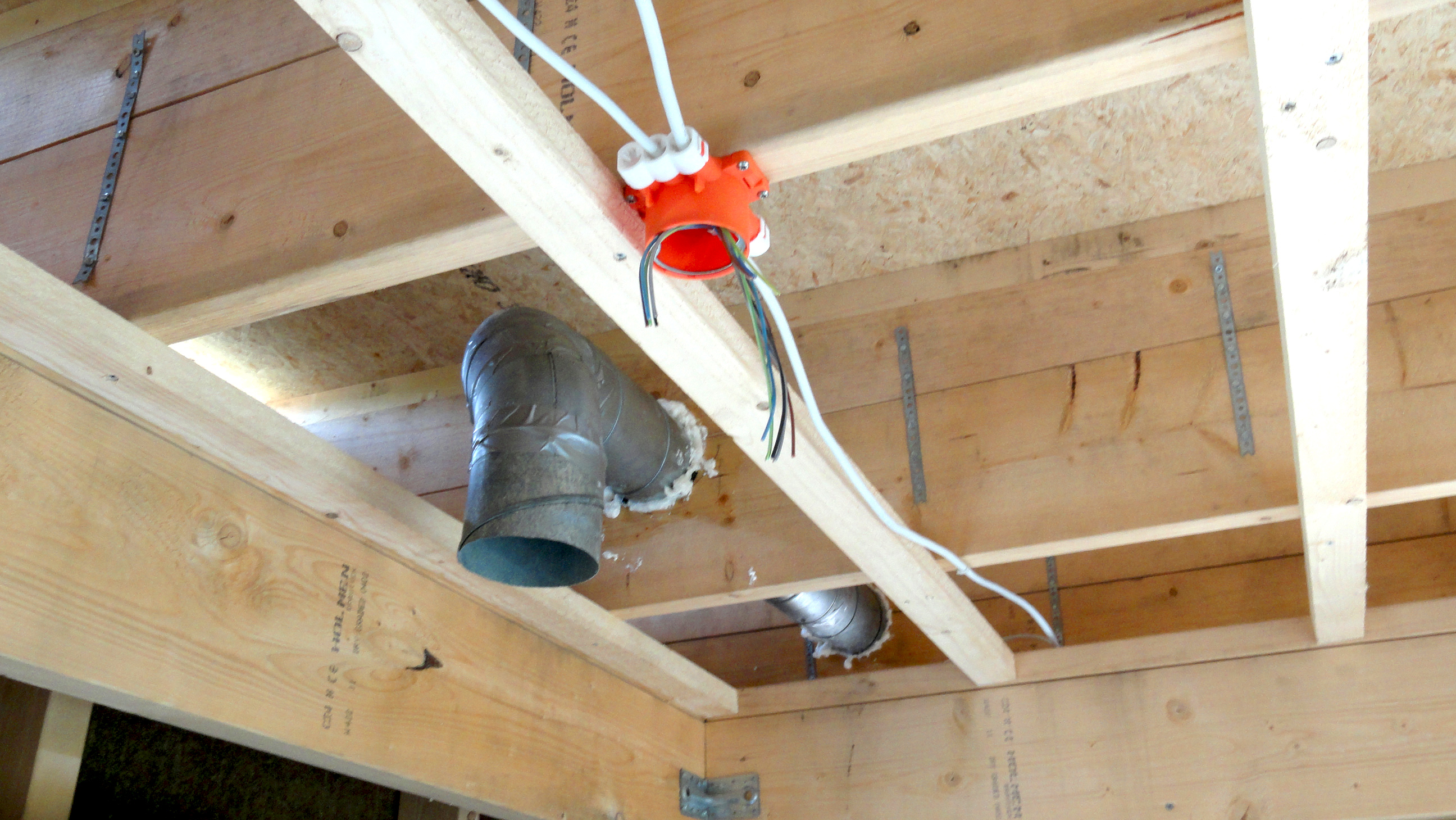

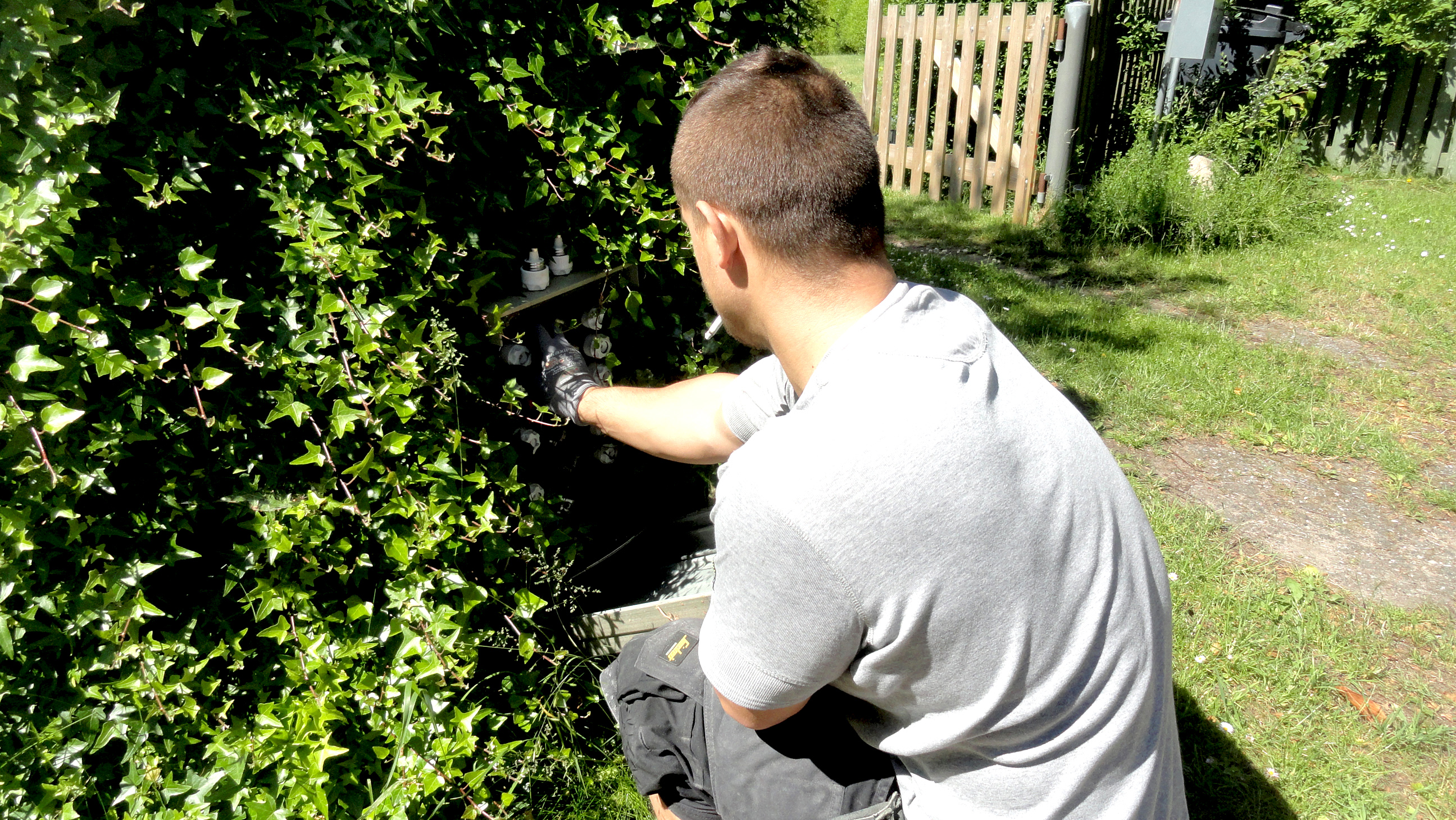

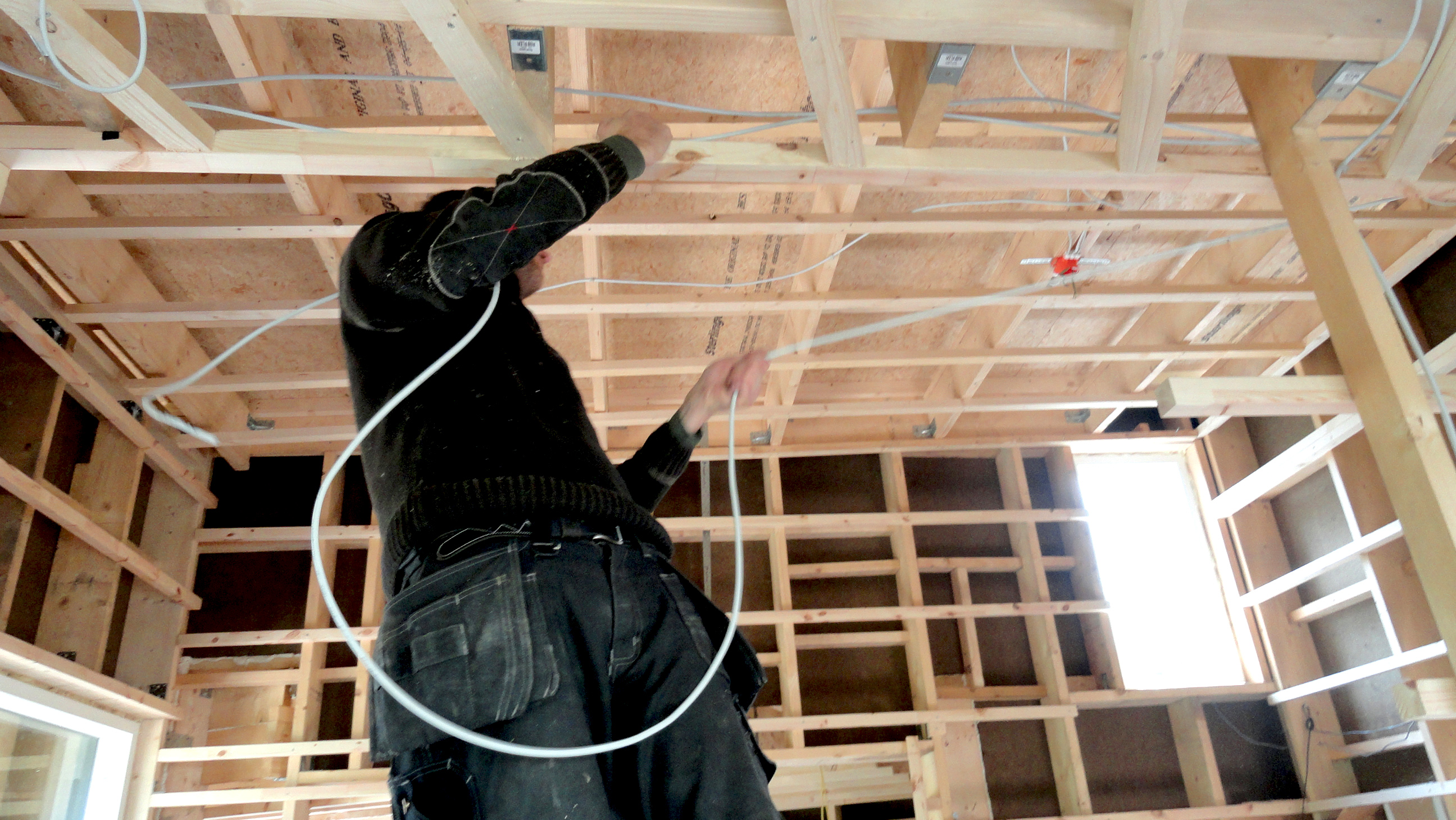

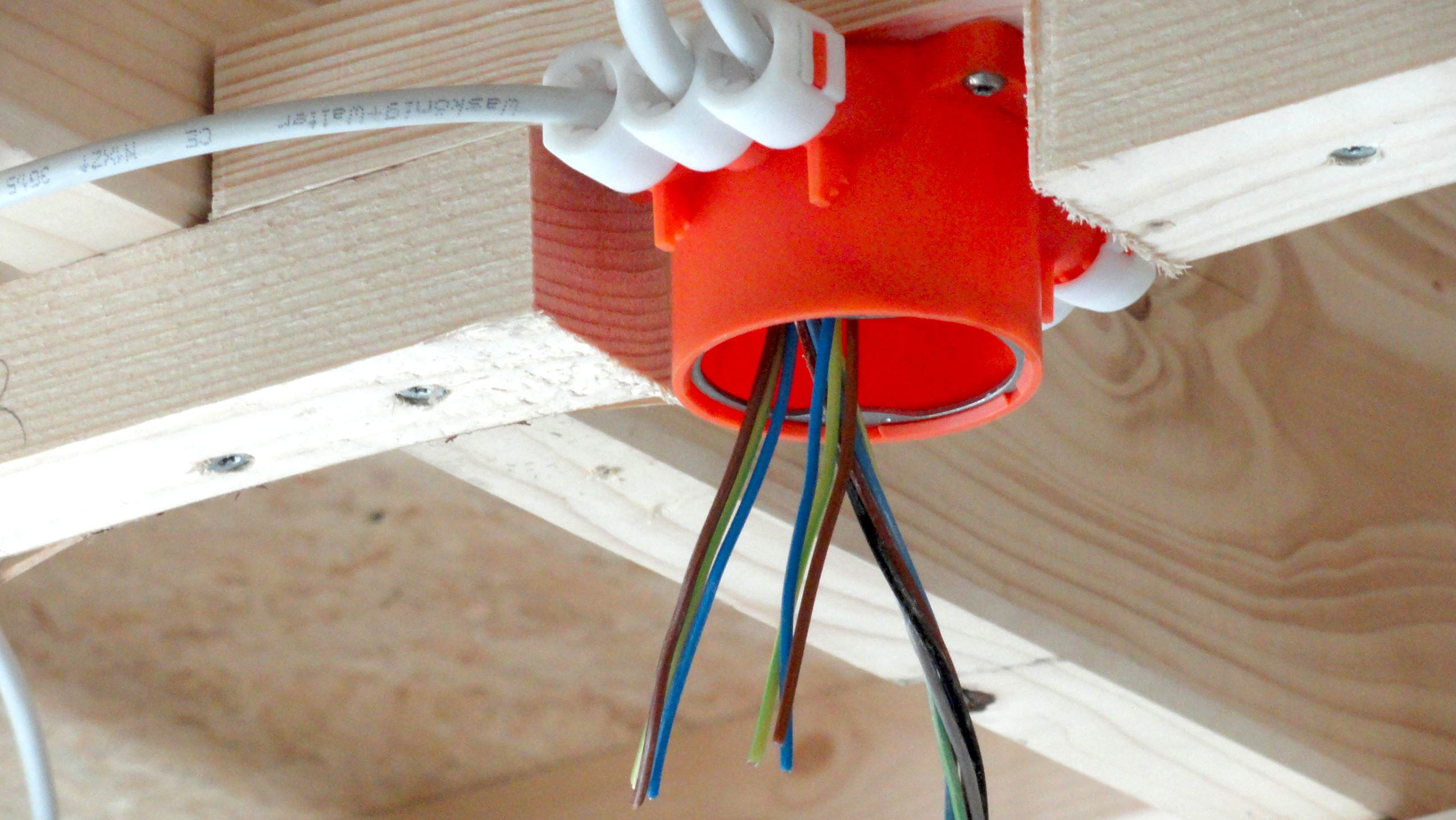

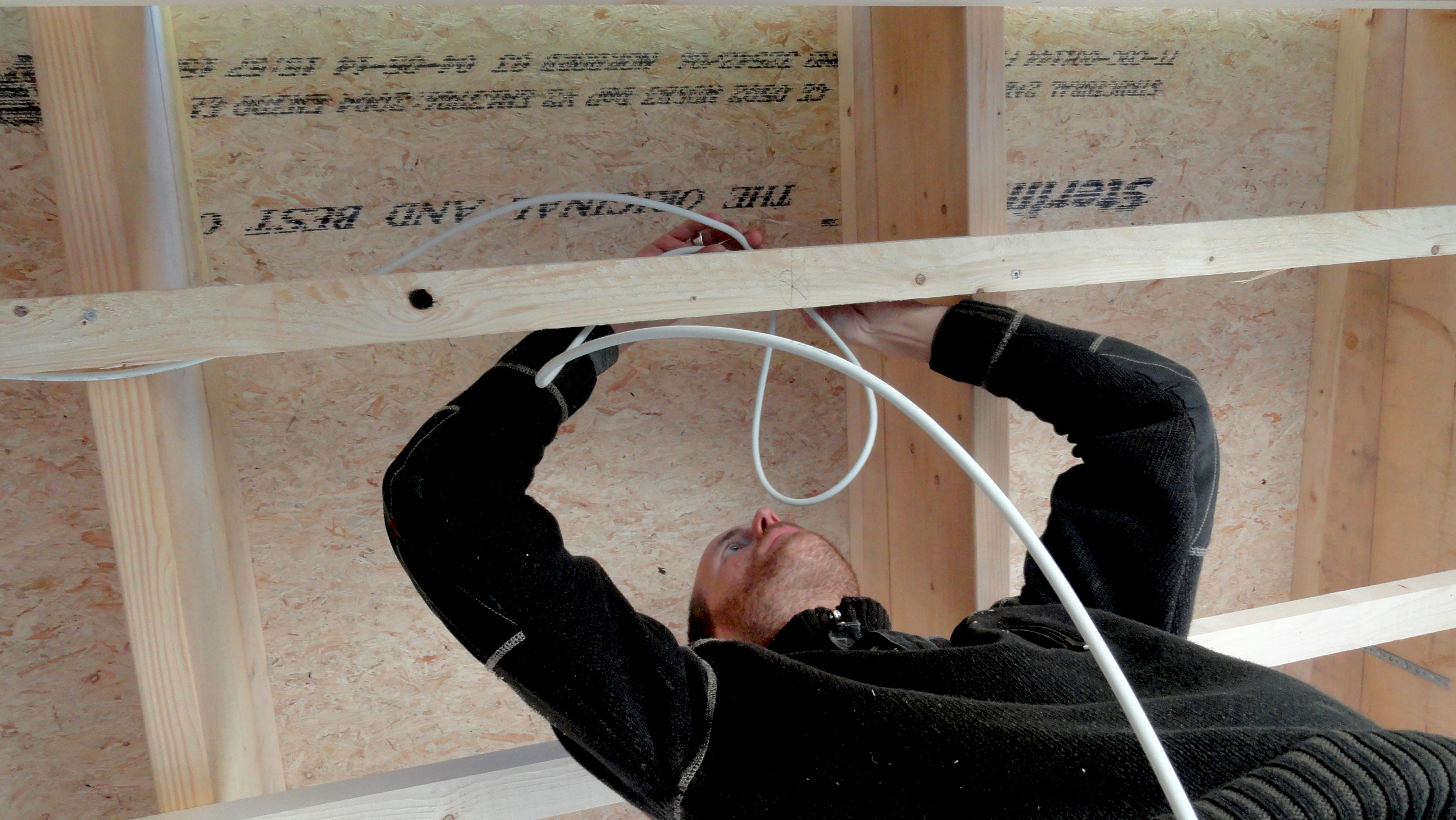

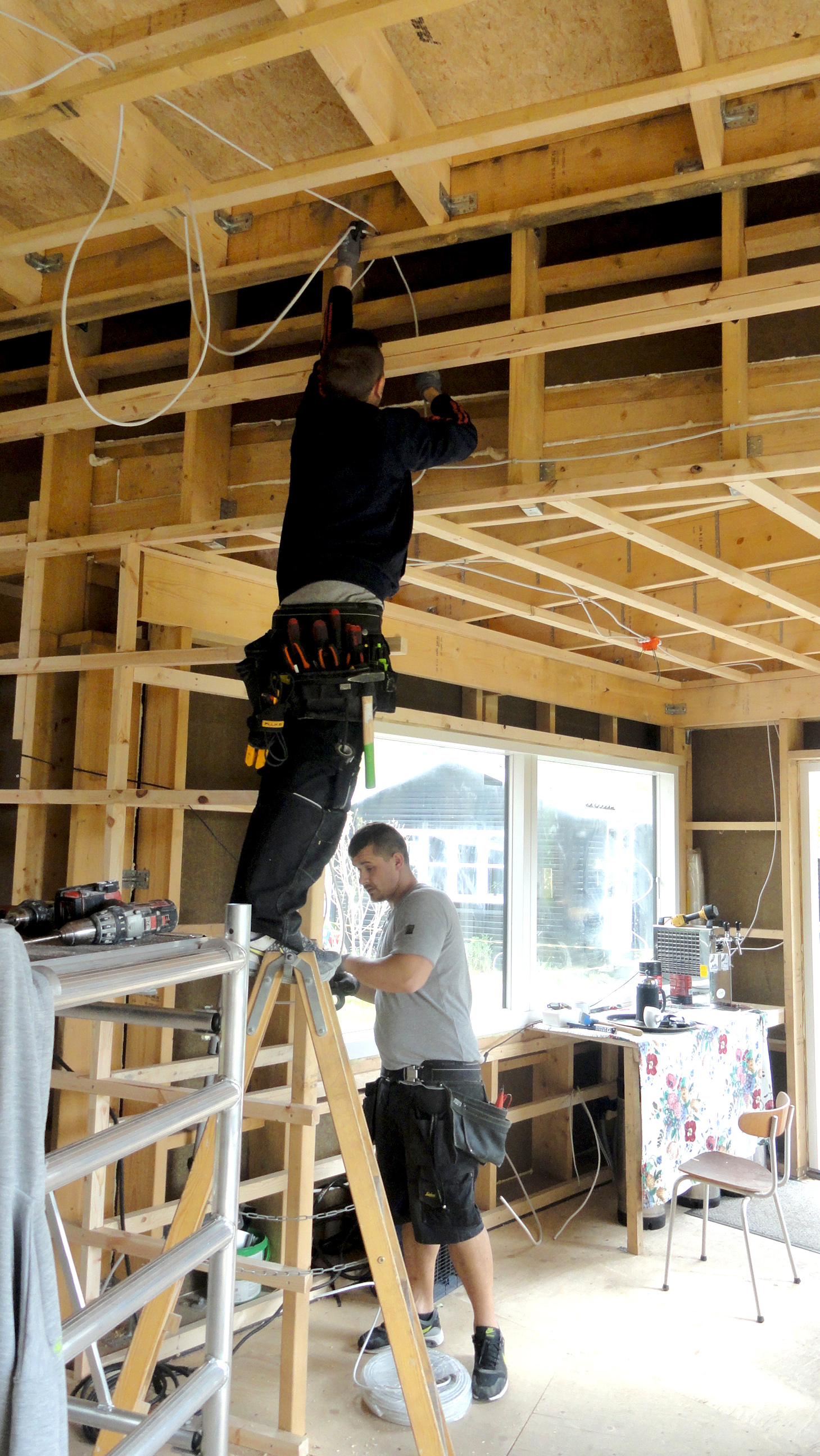

Der er i det hele taget mange regler inden for elarbejdet, så som afmærkning og dybde ved nedgravning af kabler, dimensionering af kabler, sikringstyper osv, så det er på mange punkter godt, at der er autorisation på fagområdet. Jeg aftalte med elektrikerne at vi afregnede på timebasis, det har jeg bedst erfaring med, når jeg selv er involveret i projektet. De så min elplan og havde nogle få kommentarer og gode råd. Ialt endte de med at være der af 3 omgange. Første gang var, da vi skulle tilsluttes fra vejen, det skrev vi om i et blogindlæg. Andet besøg var da, jeg havde rejst alle vægge, og der skulle trækkes kabler rundt til alle installationer, her blev tavlen monteret og klargjort. Tredje gang var efter alt malerarbejdet, hvor alle installationer (kontakter, afbrydere, lampeudtag, røgalarm, datastik) blev monteret. Det var også der, vi endelig kom af med byggepladstavlen og slap for forlængerledninger gennem hele huset.

Jeg er meget lidt glad for forlængerledninger, stikdåser mv liggende på gulvet, så vi har fået installeret væsentligt flere kontakter end de lovpligtige. Vi er i det hele taget gået lidt mere high-end end nødvendigt. Vi har fået datastik i alle rum, som vi kan bruge til internet, tv eller hvad der nu bliver af muligheder i fremtiden. Det er ikke super relevant behov lige nu, men vi besluttede at det var bedre at trække det nu, fremfor om nogle år at behovet opstår og vi ærgrer os over, at vi ikke fik lavet de installationer også. Vi ved dog allerede nu, at vi skal bruge et af datastikkene til et access point (ekstra wifi), da routerens trådløse signal ikke rækker gennem hele huset. Vi har også opsat lampeudtag og afbrydere til sengelamper, hvilket også er i luksusenden og så har vi ført kabler til højttalere inde i væggen også.

IMG_1153 b

Vi kiggede på andre fabrikrater end LK (lauritz Knudsen), mest for at spare nogle penge, men LK’s produkter er bare smukkere og mere holdbare end deres konkurrenter. Men det er absurd dyrt, et udendørsstik koster 150 kr, hvor andre fabrikanter koster så lidt som 30 kr. Alene stikkontakter har vi 70 af, og de kostede ca 110 kr inkl dåse og ramme.  Nogle byggemarkeder tager så 150 kr alene for stikket, så det kan godt svare sig at søge lidt. Jeg endte med at købe mine afbrydere på tilbud i Harald Nyborg, mens resten blev købt af på wattoo.dk og billigVVS.dk, som er billige og har stort set alle LK’s produkter. Få produkter blev af forskellige årsager købt direkte hos elektrikerens grossist (AO), men deres priser er ca 25 pct dyrere end hos ovenstående. Så der er mange penge at spare, hvis man gider bruge tiden. Vi valgte deres klassiske fuga baseline 63, fortrinsvis i hvid, men i sort (koksgrå) i boks #1 (badeværelse og entre).

4 forskellige stiktyper, vores valg, LK, er nummer to fra venstre
kontakter fra 4 forskellige producenter. Vores valg, LK, er nummer to fra venstre

Mine elektrikere har bare været dygtige og effektive. Elektrikere er en atypisk form for håndværkere, måske især fordi uddannelsen er så pensumtung sammenlignet med andre håndværksfag. Det mærkes i deres attitude og i deres tilgang til arbejdet. Det har været rart at opleve håndværkere, der er fagligt rustet til opgaven, og som har en interesse i at lave det bedst mulige resultat for kunden. På pladsen har vi diskuteret mulige løsninger på dele af elarbejdet, og tit gik argumenterne og detaljerne langt over mit hoved. Blandt andet har vi i gangen 4 korrespondanceafbrydere til de samme 3 lamper, hvilket kræver en særlig løsning. Og når elektrikerne begynder at snakke om relæer, induktans og  kondensatorer, virker gymnasietidens fysiktimer meget langt væk.

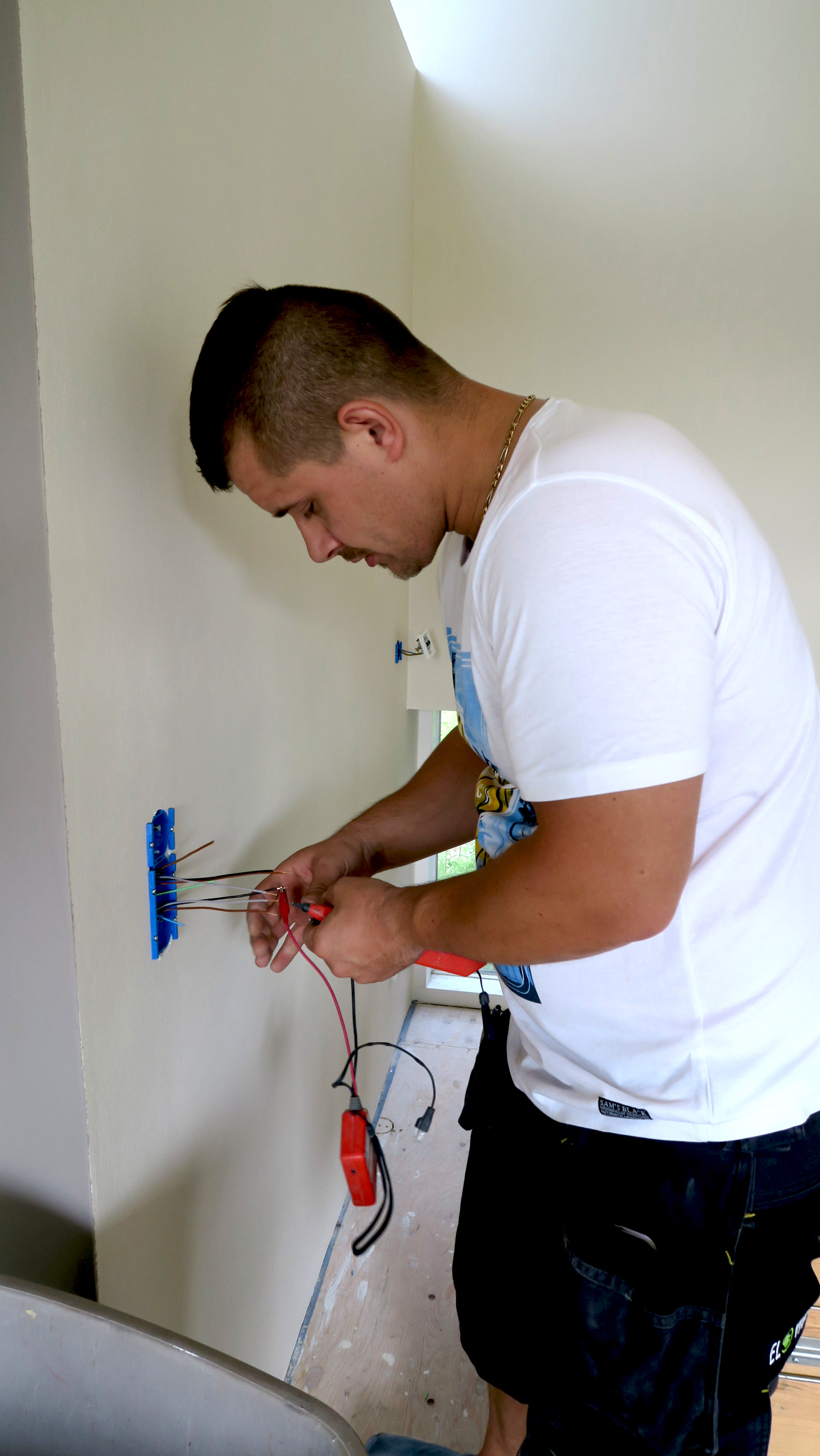

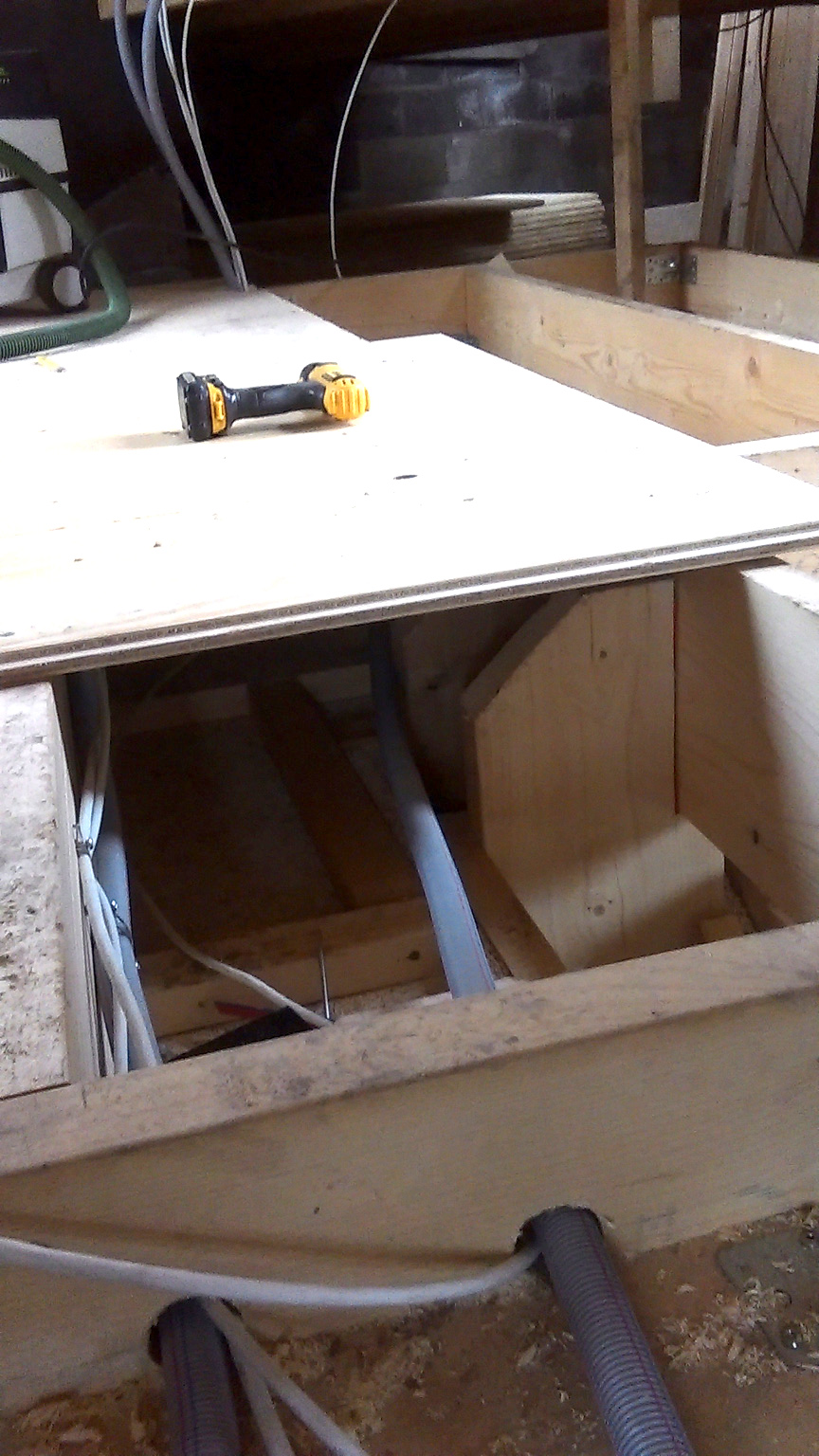

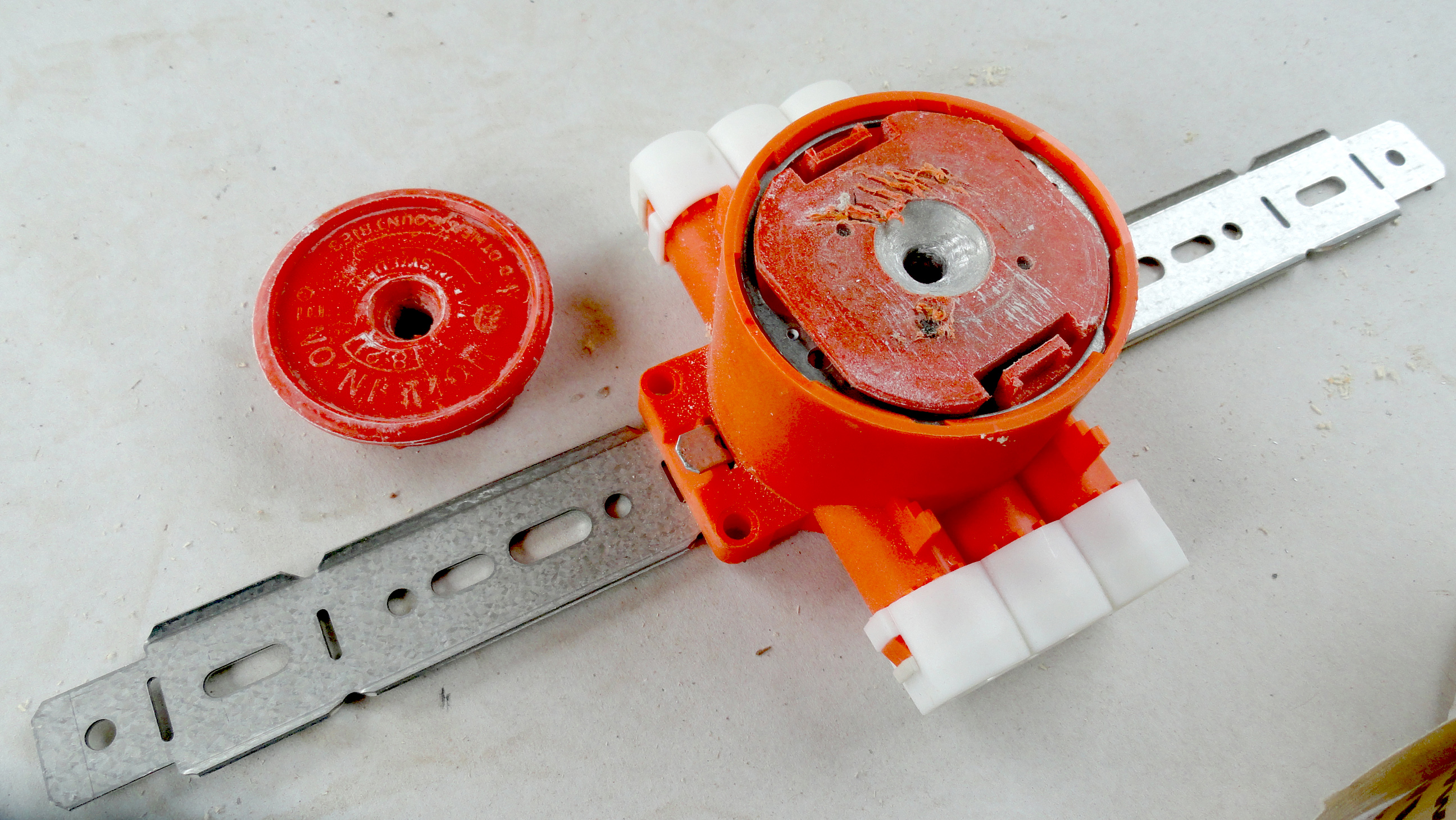

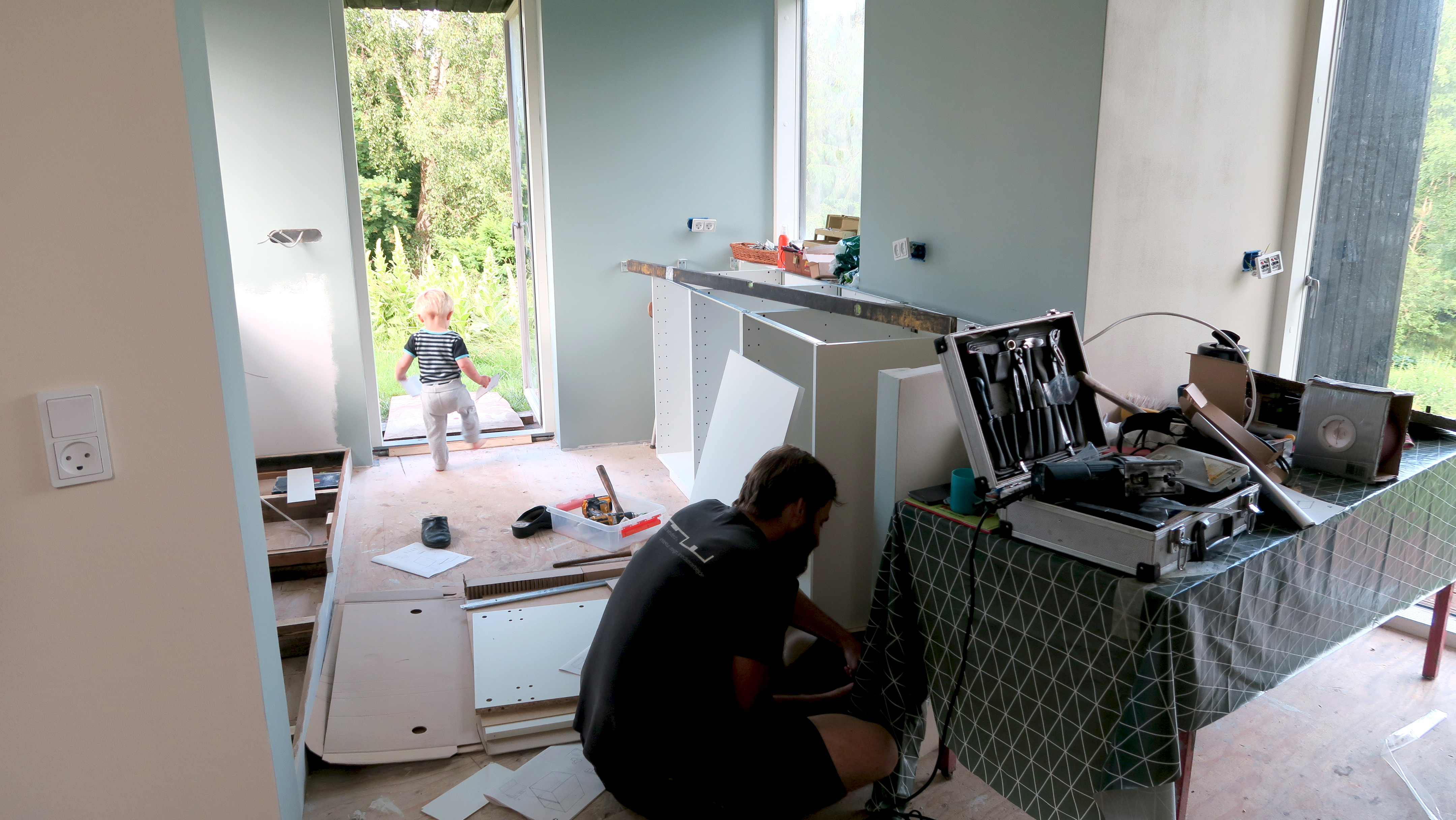

el monteringDen sidste etape forløb over ca 4 dage. Alle dåser blev monteret, afbrydere, kontakter, udtag blev tilsluttet. Det tager egentlig ikke særlig lang tid at monteres en enkelt afbryder eller kontakt, men der er bare mange af dem ca 160 moduler, og særligt, når flere funktioner samles, tog det længere tid. Vi har fx 4 moduler ved kogenichen med 2 stik, afbryder og kroneafbryder, og den var kringlet at få monteret sammenlignet med de andre. For en selvbygger havde ønskescenariet været at lave det nemme arbejde selv, altså overlade det svære tavlearbejde, korrespondance mv, mens jeg selv foretog rugbrødsarbejdet med at montere alle dåser, kontakter og afbrydere for elektrikerne så at teste og færdigmontere. Udover at spare nogle elektrikerregninger ville jeg lære meget af det, og desuden kender jeg byggeriet bedre, og ved – eller kan finde ud af – hvordan kablerne er ført rundt i huset. Da vi monterede kontakterne, var der i nogle tilfælde usikkerhed, om hvordan kablerne var trukket og hvordan nogle af kablerne derfor skulle sammenkobles. Men jeg har heldigvis registreret byggeriet løbende med billeder og video, og kunne derfor finde konstruktionsbilleder fra før gipspladerne blev sat op, så vi kunne se føringen af kablerne. Den registrering har gentagne gange vist sig meget nyttig, også her…

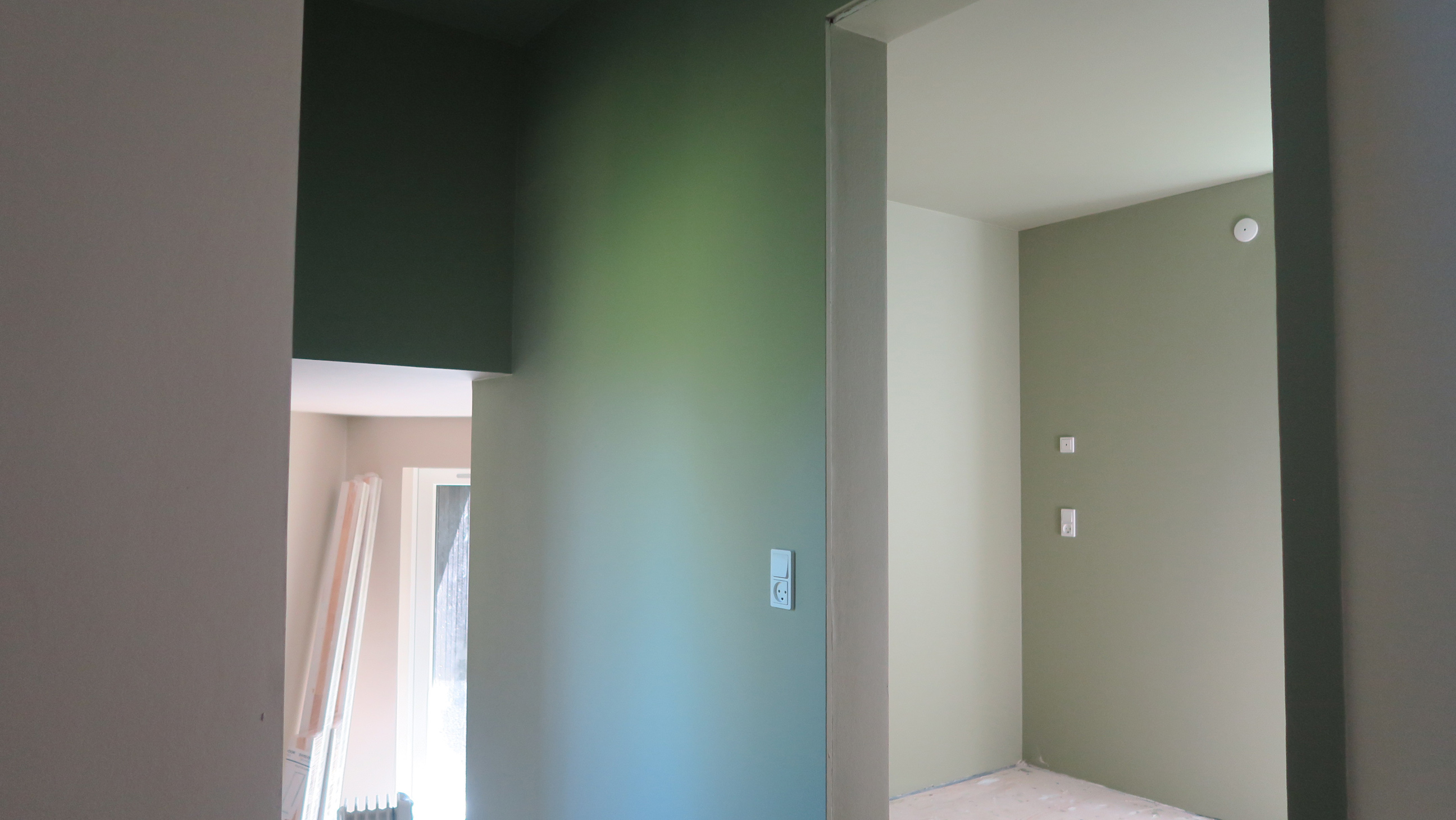

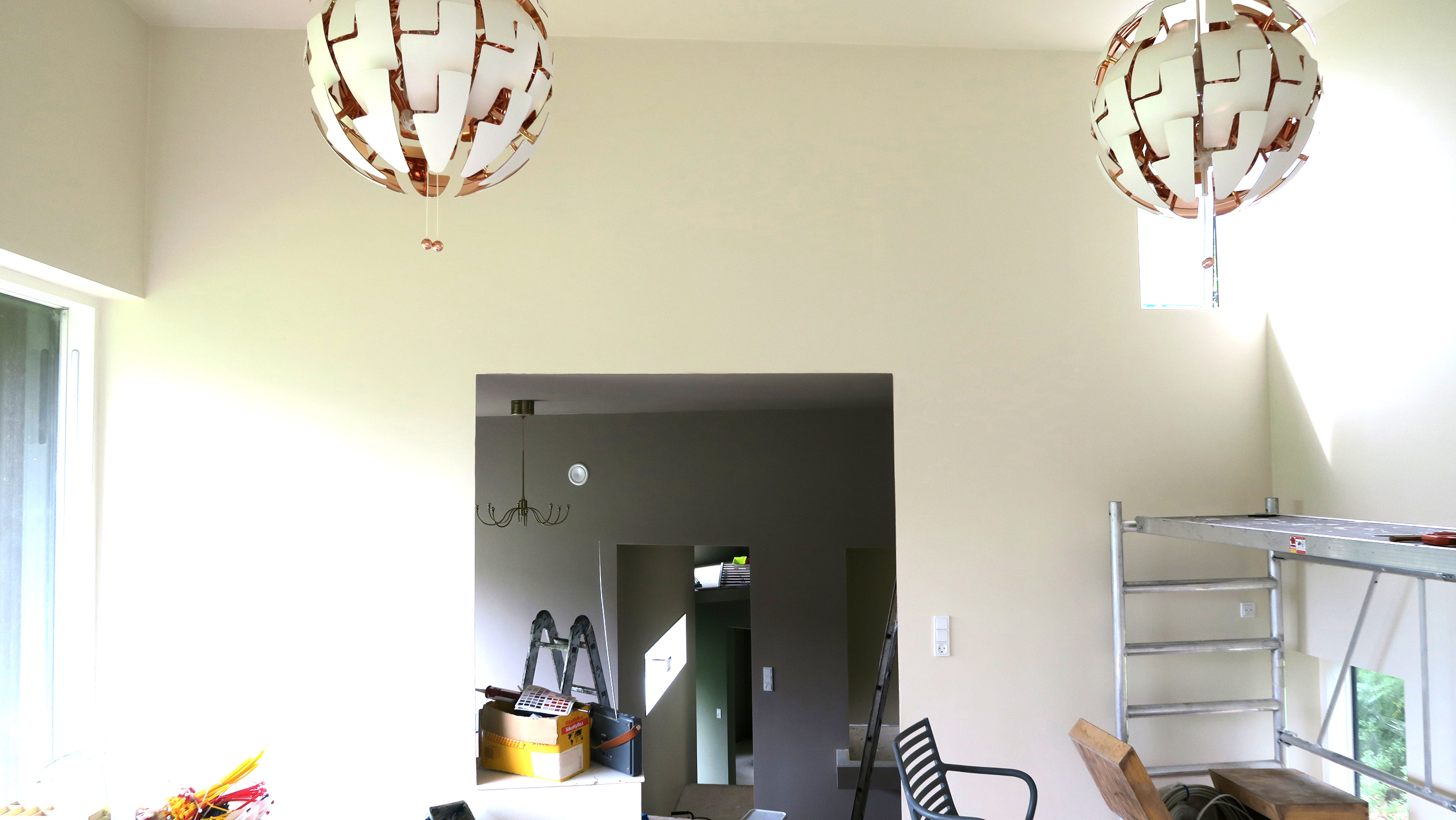

Det har været skønt at nå endnu en milepæl og igen opleve, hvordan rummene bliver lidt mere færdige lidt tættere på målet…

.

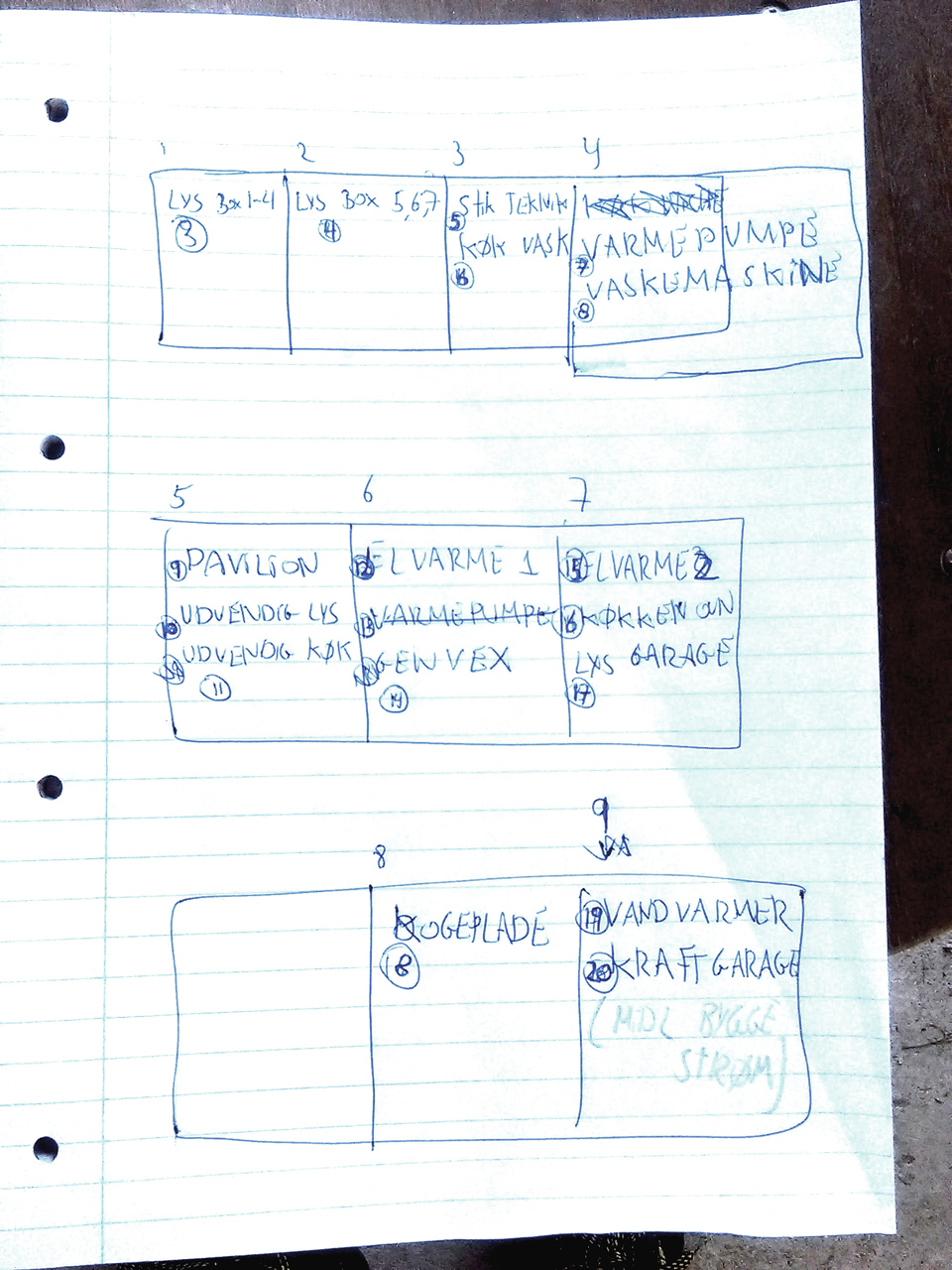

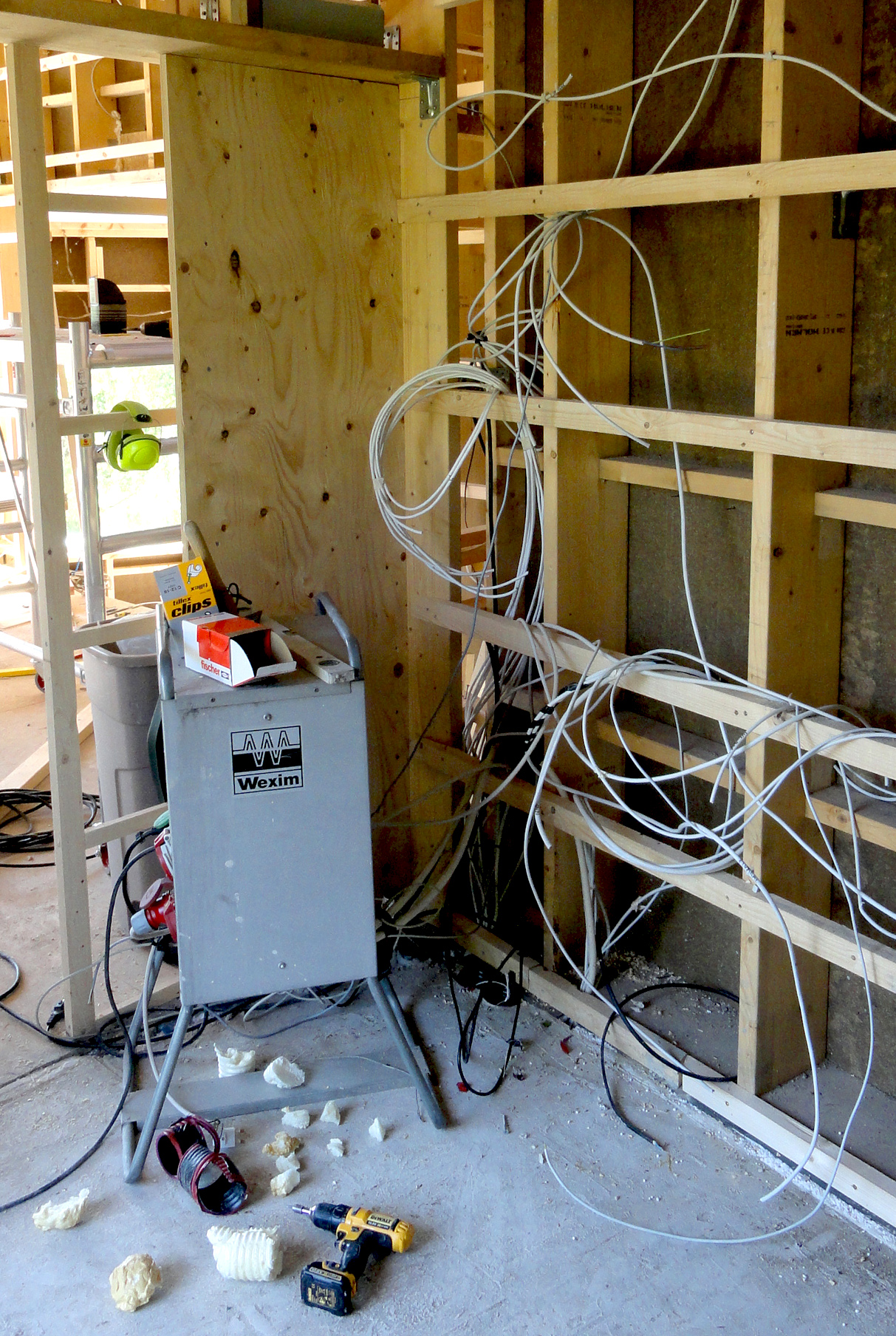

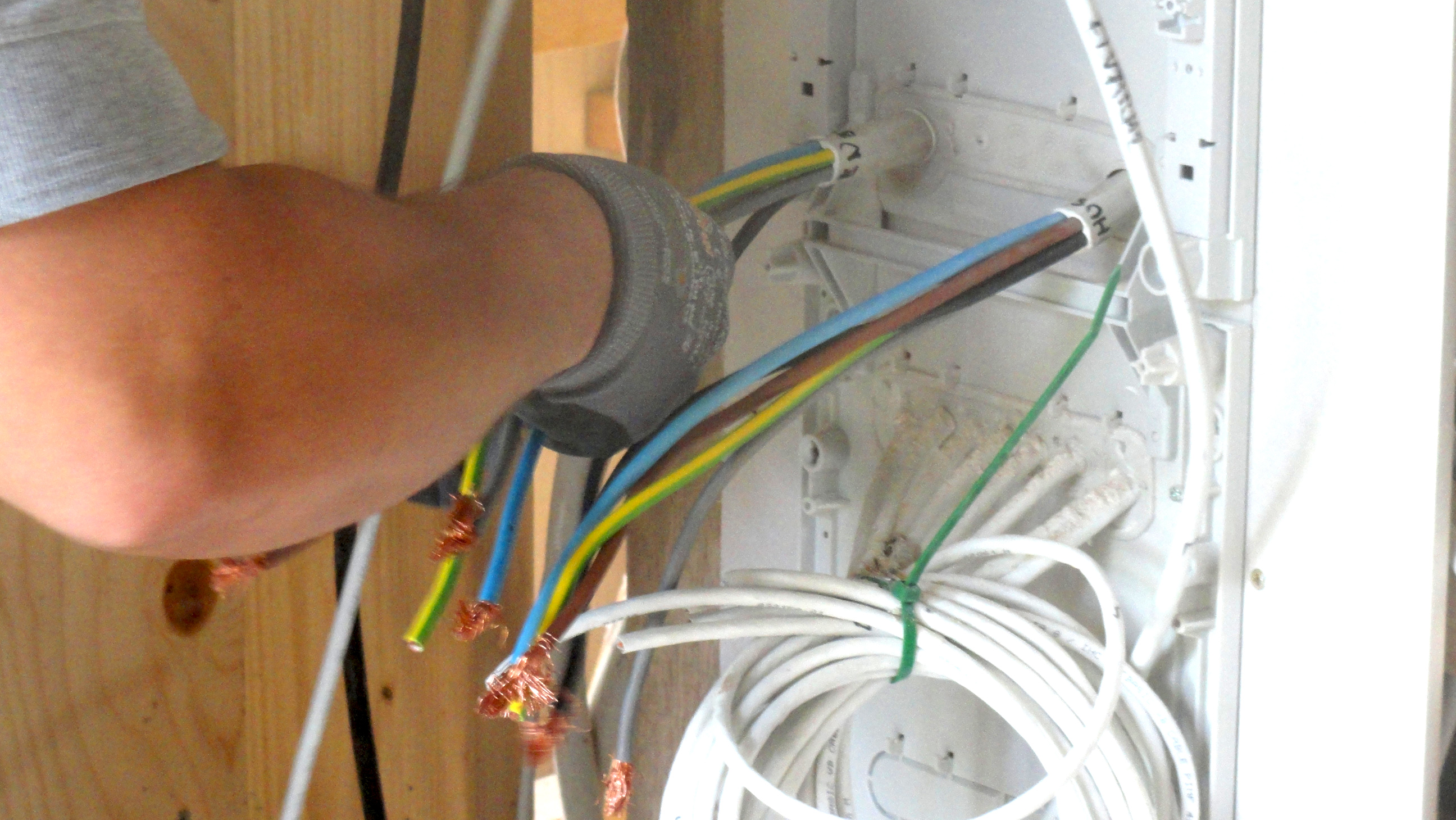

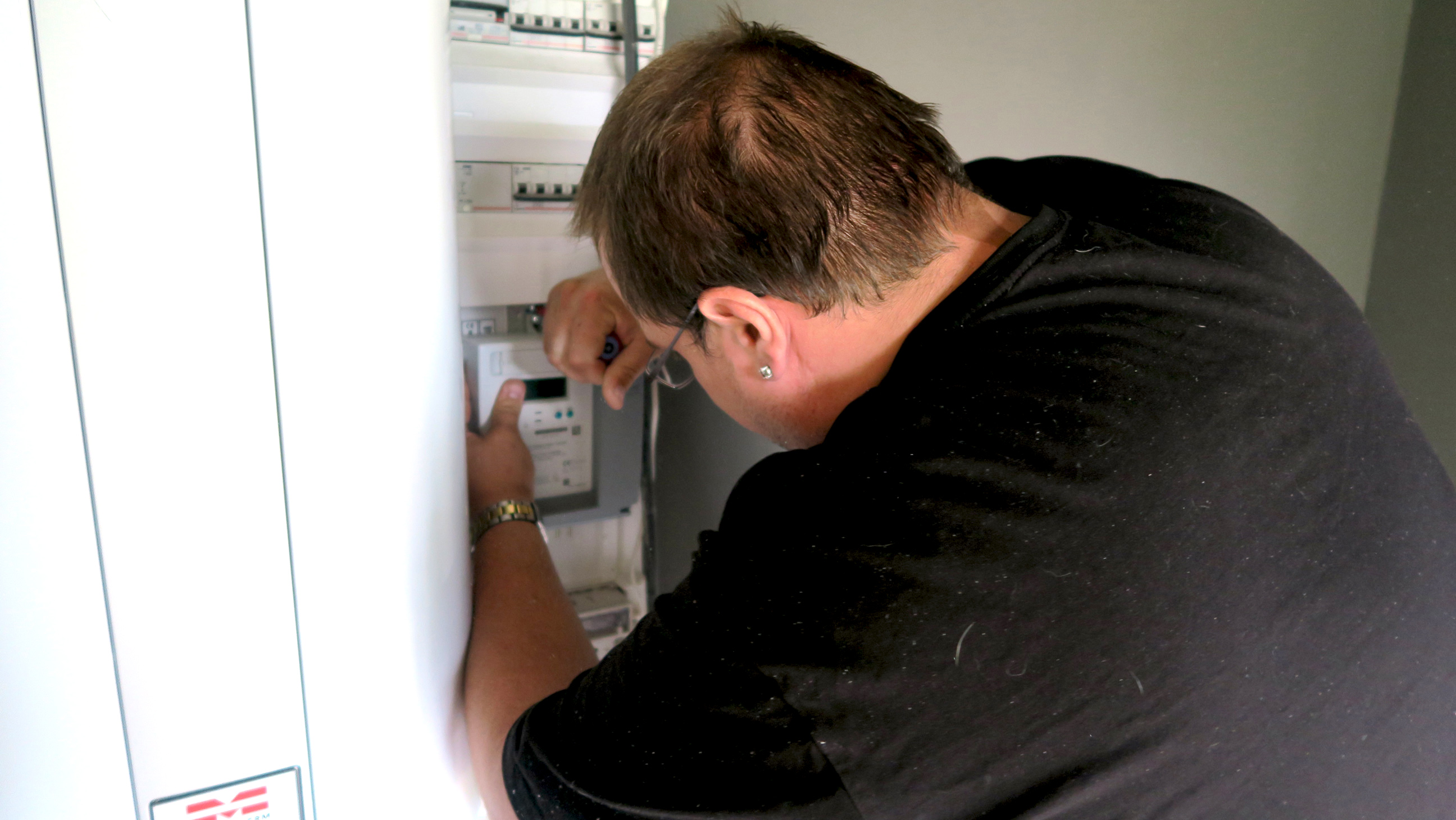

Min erfaring med håndværkere ifm dette byggeri  er af blandet karakter, men med masser at erfaringer og historier til at generere et selvstændigt blogindlæg herom. Det har været sjovt at følge med i opbygningen af tavlen, og prøve at holde styr på det virvar af kabler, der samles i tavlen. Jeg tror at vi har ca 30 kabler med (3 eller 5 ledere hver) ind i eltavlen alene, blandt andet pga en del udendørs strøm, værksted mv, dvs måske 120 forbindelser gemt bag sikringerne. Derudover har vi datatavle og målertavlen, som også 20 kabler ialt. Det var generelt et værre roderi, og det var skønt, den dag, vi slap for alle ledningerne, der flød ud af væggen ved tavlen. Endnu skønnere var det dog den dag, hvor vi fik strøm i kontakterne. En byggepladstavle er fin, men betyder forlængerledninger rundt i huset, da strømmen jo kun kommer et sted fra. Forlængerledninger, der bare er i vejen og roder, og som aldrig er, hvor man skal bruge dem. Derudover har jeg haft arbejdslamper rundt omkring i huset, hvilket også nu er sløjfet til fordel for rigtige, endelige lamper. Der er kommet en finish, en ekstra grad af færdighed, når kontakter og afbrydere er monteret, og det er virkelig skønt. Umiddelbart har vi ikke fortrudt nogle valg /placeringer, men det kommer måske, når vi flytter ind og bruger huset.
